概述

電子控制系統和其它敏感設備中的供電電壓不穩定會導致整個生產線的癱瘓和生產設備的損壞以及長時間停電，尤其某些重要的國防部門基本不允許的供電中斷,備用電源成為了必不可少的選擇。 UPS、EPS、ATS 等均不能滿足用戶要求。

無擾動裝置為不間斷供電提供了最佳的保證：裝置是根據波形相關度理論和瞬時無功功率理論,采用逆止功率閥和和機械斷路器相結合作控制,以監測電源側和負載側的電壓和瞬時有功功率雙重波形自動切換的裝置，實現雙饋線備用電源的可靠切換，保證不間斷的供電。 無擾動裝置適用于軍工、冶金、煤炭、石油化工、造紙、泵站等擁有較多馬達負荷的場合或重要國防設施。這些場合對電源切換要求比較高，在電源切換時要求不能造成運行中斷或設備沖擊損壞。

應用模式
?雙饋線應用方式
這種配置方式經常用于化工、冶金等連續性生產的供電系統。 供電系統主接線方式為單母線分段，兩回進線一主一備。正常情況下工作電源進線處于合閘狀態，另一臺作為備用，處于分閘狀態。 當主供電線路出現故障時無擾動切換裝置在最可能短的時間內把負荷切換到備用進線上。成功切換之后，母線由備用饋線供電。 一但工作進行的故障排除，可由手動方式啟動無擾動裝置把負荷重新切換到主饋線上以恢復正常的供電狀態。

?雙電源應用方式
供電系統主接線方式仍為單母線分段。由于冗余的原因，電力負荷被分配在兩端母線中，母聯斷路器正常情況下處于分閘狀態，雙進線斷路器處于合閘狀態。 如果一條進線出現故障，切換是在母聯斷路器和故障進線斷路器之間進線：分故障進線斷路器，合母聯斷路器。切換成功后，兩段母線由一條饋線供電。當故障進線上的故障排除之后，可通過手動方式啟動快切裝置恢復到初始供電狀態。

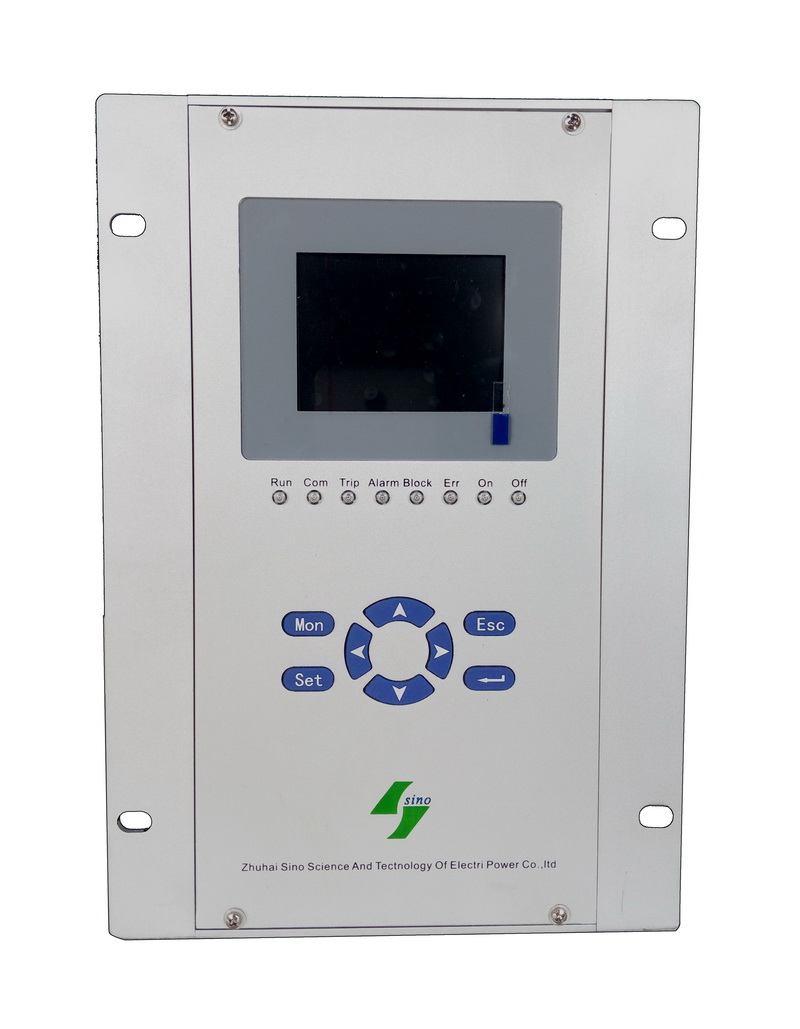

S397ND裝置特點

?  硬件按標準模塊化設計，互換性好，方便用戶維護及減少備件的數量
?  采用32位雙 CPU＋DSP 構架，極大地提高了切換速度等性能指標；
?  具有實用完備的切換功能：手動兼有并聯切換、同時切換和串聯切換；
并聯切換具有并聯自動和并聯半自動功能；自動切換包含事故切換和不正常情況切換，并兼有串聯和同時切換功能；切換實現方式兼有快速切換、同期捕捉、殘壓切換和長延時切換功能。
?  事故切換后有后加速功能
?  切換時間性能優越：
事故同時切換最少時間：≤ 9 ms＋用戶設定延時＋備用開關合閘時間
事故串聯切換最少時間：≤ 9 ms＋工作開關跳開時間＋備用開關合閘時間。
