概述

由于發電廠廠用母線上電動機的特性有較大差異，合成的母線殘壓特性曲線與分類的電動機相角、殘壓曲線的差異也較大，因此安全區域的劃定嚴格來說需根據各類電動機參數、特性、所帶負荷等因素通過計算確定。實際運行中，可根據典型母線負荷的試驗確定母線殘壓特性。試驗表明，母線電壓和頻率衰減的時間、速度和達到最初反相的時間，主要取決于試驗前該段母線的負載。負載越多，電壓、頻率、下降得越慢，達到首次反相和再次同相的時間越長，而相同負載容量下，負荷電流越大，則電壓、頻率下降得越快，達到最初反相和同相的時間越短。

快速切換的思想在快速開關問世以后才得以實現?？焖匍_關的合閘時間一般小于 100ms，有的甚至只有 40-50ms 左右，這為實現快速切換提供了必要條件。假定事故前工作電源與備用電源同相，并假定從事故發生到工作開關跳開瞬間，兩電源仍同相，則若采用同時方式切換，且分合閘錯開時間（斷電時間）整定得很?。ㄈ?5ms） ，則備用電源合上時相角差也很小，沖擊電流和自起動電流均很小。若采用串聯切換，則斷電時間至少為合閘時間，假定為 100ms，對 200M 以上機組的發電廠廠用母線，相角差約為20o-30o 左右，備用饋線合閘時的沖擊電流也不很大，一般不會造成設備損壞或快切失敗。 現在在發電廠廠用電或其它有高壓電動機場合，如軍工、化工、煤炭和冶金行業的變電站電源切換中，普遍采用結合快速開關的快速切換裝置，且切換方式以同時方式為主。

快速切換能否實現，不僅取決于開關條件，還取決于系統接線、運行方式和故障類型。系統接線方式和運行方式?jīng)Q定了正常運行時母線電壓與備用電源電壓間的初始相角，若該初始相角較大，如大于 20o，則不僅事故切換時難以保證快速切換成功，連正常并聯切換也將因環流太大而失敗或造成設備損壞事故。故障類型則決定了從故障發生到工作開關跳開這一期間廠用母線電壓和備用電源電壓的頻率、相角和幅值變化，此外，保護動作時間和各其它有關開關動作時間及順序也將影響頻率、相角等的變化。

因此，實際情況下，可能出現這樣的情況，一是某些企業廠用電備用電源，客觀條件上無法實現快速切換；二是某些企業廠用電備用電源有時快速切換成功，有時快切不成功。 快切不成功時最佳的后備方案是波形的同期捕捉。有關數據表明：反相

后第一個同期點時間約為0.38-0.59 秒，殘壓衰減到允許值（如20%-40%）約為 1-2 秒，而長延時則要經現場試驗后根據殘壓曲線整定，一般為幾秒，以保證自起動電流在 4~6 倍內?？梢?，同期捕捉切換，較之殘壓切換和長延時切換有明顯的好處。

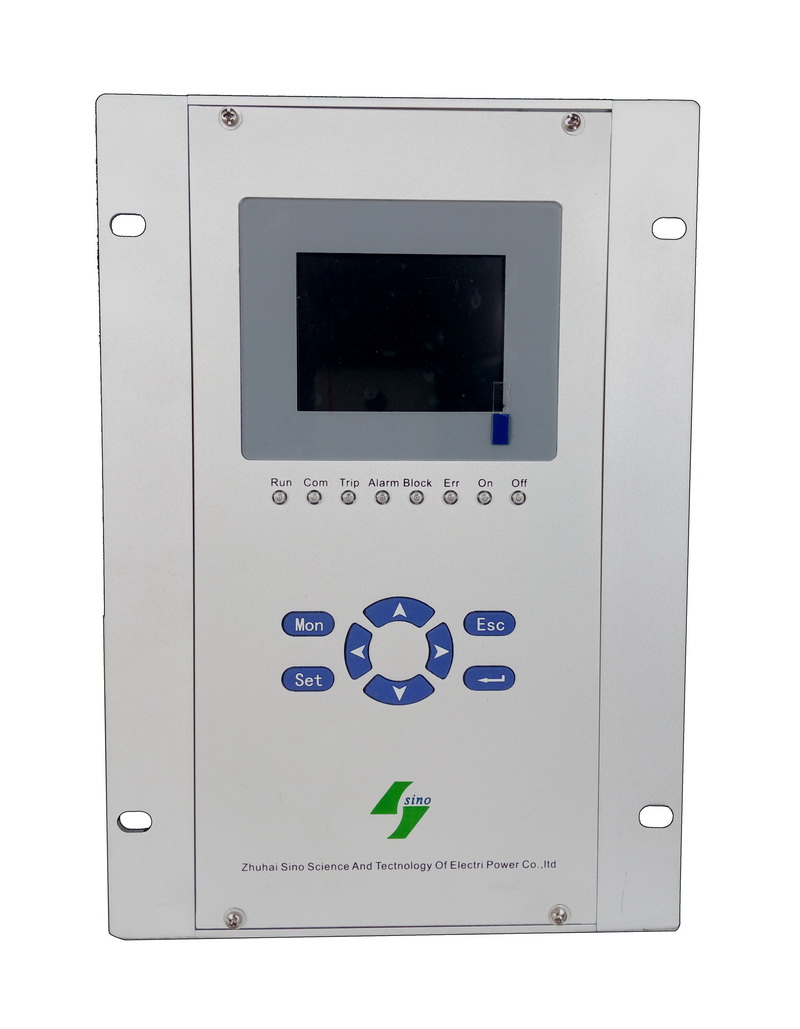

S397QS裝置特點

?  硬件按標準模塊化設計，互換性好，方便用戶維護及減少備件的數量
?  采用32位雙 CPU＋DSP 構架，極大地提高了切換速度等性能指標；
?  具有實用完備的切換功能：手動兼有并聯切換、同時切換和串聯切換；
并聯切換具有并聯自動和并聯半自動功能；自動切換包含事故切換和不正常情況切換，并兼有串聯和同時切換功能；切換實現方式兼有快速切換、同期捕捉、殘壓切換和長延時切換功能。
?  事故切換后有后加速功能
?  切換時間性能優越：
事故同時切換最少時間：≤ 9 ms＋用戶設定延時＋備用開關合閘時間
事故串聯切換最少時間：≤ 9 ms＋工作開關跳開時間＋備用開關合閘時間。
